Большинство людей по-прежнему воспринимают настольные 3D-принтеры как устройства, штампующие пластиковые безделушки. Но эта технология незаметно выросла в серьёзный производственный инструмент — такой, который меняет подход инженеров к проектированию, тестированию и созданию оборудования в одних из самых требовательных отраслей на планете.
И аэрокосмическая отрасль — одна из главных среди них.
То, что раньше было исключительно сферой подрядчиков с бюджетами в миллиарды долларов, становится всё более доступным для небольших команд, готовых инвестировать в правильный рабочий процесс. Современные принтеры способны работать с инженерными полимерами, обеспечивать высокую точность размеров и изготавливать детали за часы, а не недели.
Этот сдвиг открыл новый путь для студенческих инженерных команд: вместо ожидания аутсорсинговых компонентов или попыток выкроить время на общих лабораторных установках, они могут запускать собственные циклы быстрого проектирования — по своему графику и за долю прежней стоимости.
Команда Liquids проекта UCI Rocket — яркий пример того, как это работает на практике. Это группа из 30–40 студентов-инженеров Калифорнийского университета в Ирвайне, которые проектируют и строят ракеты на жидком топливе, работающие на криогенном метане и жидком кислороде.
Это та же комбинация топлива, на которую сделали ставку SpaceX и Blue Origin для своих проектов дальнего космоса.
Их текущий аппарат, MOCH4, разработан для установления студенческого рекорда высоты для ракет на MethaLOX.
Чтобы добиться этого, им нужно было двигаться быстро, часто проводить испытания и держать расходы под контролем. Аддитивное производство — в частности, парк принтеров Bambu Lab — стало ключевым элементом, позволяющим реализовать все три задачи одновременно.
Команда Liquids проекта UCI Rocket
Команда Liquids проекта UCI Rocket занимается проектированием и созданием ракет на жидком топливе, одновременно выполняя важную образовательную миссию. В неё входят 30–40 студентов-инженеров, которым предоставляется прямая ответственность за сложную систему, критически важную для полёта.
Благодаря практической работе участники получают опыт не только в инженерном проектировании и испытаниях, но и в лидерстве, системном мышлении и профессиональном взаимодействии. Сами ракеты служат наглядным доказательством того, чего может добиться мотивированная студенческая команда при наличии правильных инструментов, наставничества и преемственности знаний.
Ключевым техническим вызовом для команды является использование криогенных компонентов топлива — жидкого метана и жидкого кислорода (MethaLOX). Эти компоненты требуют глубоких исследований, строгих испытаний и тщательной интеграции на уровне всей системы.
В то же время такая топливная схема всё активнее применяется в отрасли для будущих миссий в дальний космос. MethaLOX позволяет реализовать концепцию использования местных ресурсов (in-situ resource utilization), включая потенциальную возможность производства топлива для обратного полёта из ресурсов Марса.
Компании, такие как SpaceX и Blue Origin, уже сделали ставку на этот подход, что делает опыт студентов с системами MethaLOX напрямую востребованным в современной индустрии.
В 2023 году команда запустила первую жидкостную ракету Калифорнийского университета в Ирвайне — PTR — на высоту около 9 100 футов (примерно 2 770 метров).
Полученные в этом проекте знания были учтены при создании MOCH4 — ракеты на MethaLOX с подачей топлива под давлением, разработанной для попытки побить студенческий рекорд высоты для таких систем (13 205 футов, или около 4 025 метров).
В рамках переработки конструкции команда уделила особое внимание верхней аэроструктуре и системе спасения. Аддитивное производство стало ключевым инструментом: оно позволило изготавливать внутри команды прототипы для проверки посадки, крепления, корпуса, оснастку, шаблоны для сверления, элементы укладки кабелей, формы для продувки и корпуса камер.
Компоненты, на изготовление которых ранее уходили недели при аутсорсинге, теперь создаются за считанные часы, что даёт возможность быстро вносить изменения перед переходом к механической обработке деталей.
Этот рабочий процесс хорошо соответствует возможностям принтеров Bambu Lab.
Команде требовалась быстрая и надёжная печать с использованием инженерных материалов, таких как PA-CF, PC и ASA. Эти возможности позволили оперативно создавать прототипы стрингеров верхней части, интерфейсов переборок и вырезов обшивки, а также изготавливать прочные элементы системы спасения, используемые при наземных испытаниях и репетициях с твердотопливными ракетами.
Кроме того, принтеры применялись для создания вспомогательной оснастки, что сократило время сборки и количество доработок.

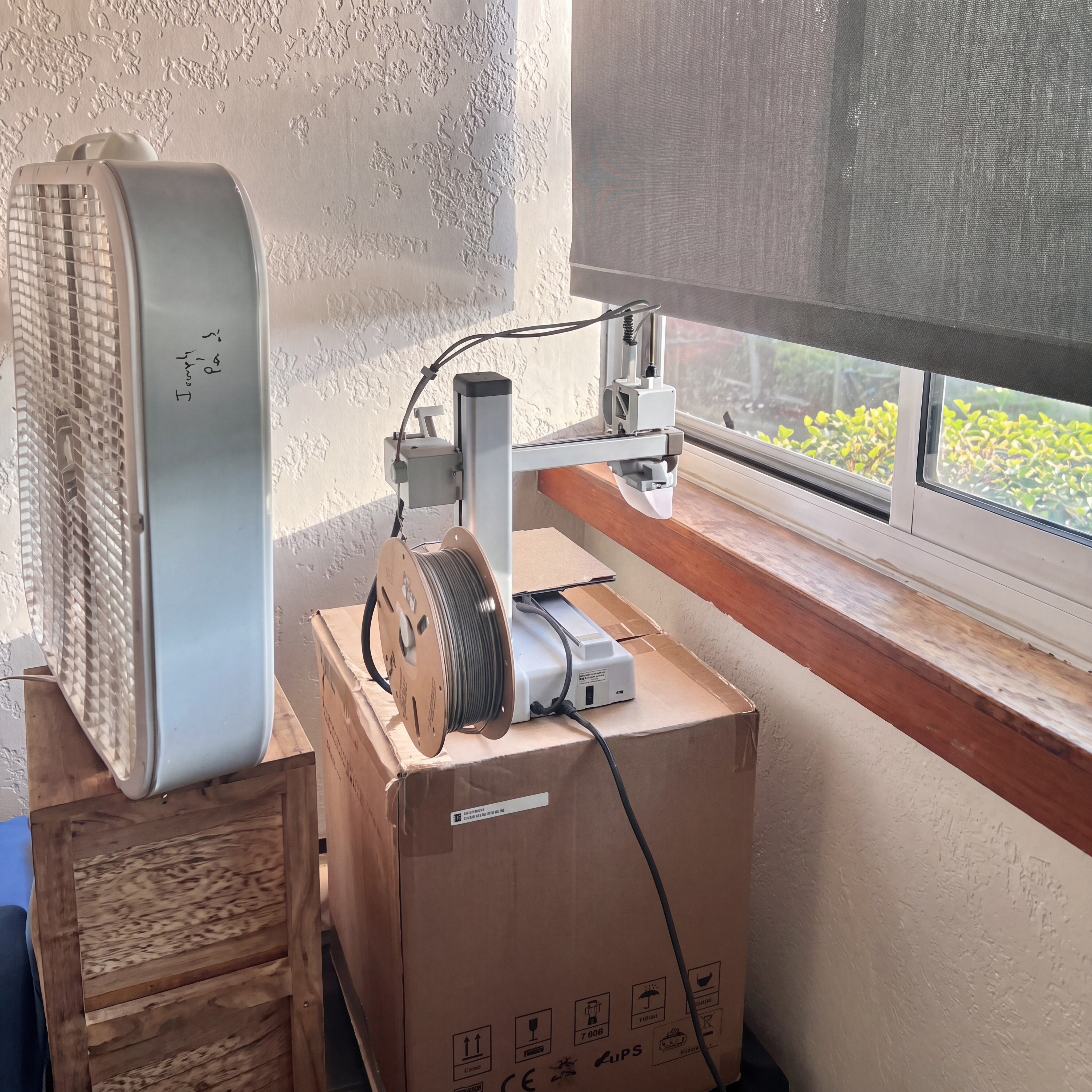

Первый 3D-принтер команды - Bambu Lab A1
На момент подготовки у команды был доступ к нескольким системам Bambu Lab.
Модель A1 mini использовалась для быстрых прототипов «по требованию», тогда как P1S применялась для более крупных деталей и ускоренных итераций. Благодаря долгосрочному партнёрству с MatterHackers команда также имела доступ к Bambu X1 для задач с высоким объёмом печати или специализированных запусков.
Кроме того, планировалось добавить принтер Bambu Lab H2D, чтобы устранить другие различные ограничения команды.
Решение стандартизироваться на принтерах Bambu Lab было обусловлено их скоростью, точностью размеров, надёжностью и простотой обучения новых участников. Предыдущие поколения принтеров, требующие постоянной тонкой настройки, отнимали немало времени. В отличие от них, 3D-принтеры Bambu Lab позволили сосредоточиться на проектировании, испытаниях и интеграции, а не на обслуживании оборудования.
Проблемы до внедрения 3D-принтеров Bambu Lab
До интеграции принтеров Bambu Lab в рабочий процесс команда сталкивалась с рядом ограничений. Доступ к принтерам был раздроблен между личными устройствами и оборудованием партнёров, что приводило к очередям, несогласованным графикам и ограниченному выбору материалов.
Качество печати также варьировалось, особенно на устаревших принтерах, что увеличивало объём доработок и замедляло циклы проектирования аэроструктур верхней части и авиационной электроники.
Команда увидела возможность централизовать производство вокруг надёжной и быстрой системы, способной обеспечивать проверку посадки и функциональные прототипы в течение одного дня. Сокращение времени итераций стало критически важным для соблюдения графика испытаний и запусков.
Bambu Lab: изменения в рабочем процессе и главные преимущества
После внедрения принтеров Bambu Lab команда сразу заметила рост скорости итераций. Проверки посадки и зазоров, которые раньше занимали дни, теперь выполнялись за часы. Это ускорило цикл «проектирование–испытание» и позволило быстрее дорабатывать геометрию, интерфейсы и жёсткость конструкций.
Расширенный выбор материалов сделал возможным практическое использование PETG, ASA, PA-CF и TPU для функциональных компонентов, требующих определённых термических, прочностных или демпфирующих характеристик.

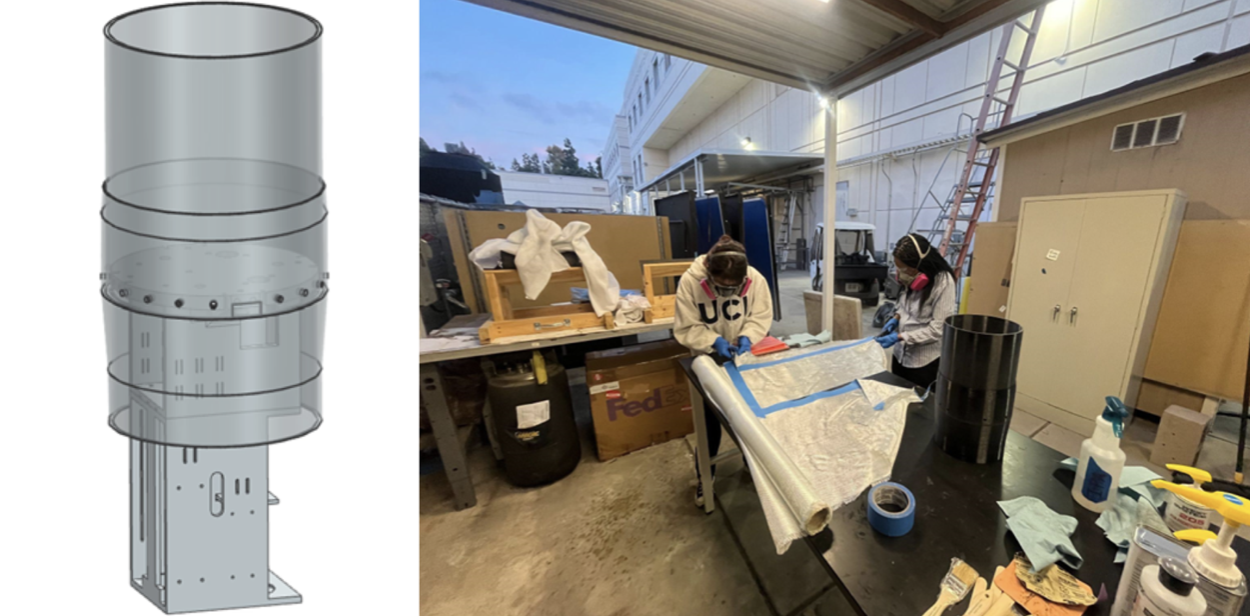

[1] Композитная конструкция корпуса ракеты и её обшивка, разработанные студентами; [2] Студенты обрабатывают огнестойкие материалы для ракеты, при этом видно напечатанную на 3D-принтере часть обшивки.
Команда очень довольна работой принтера H2D. Они отмечают значительное улучшение качества печати и стабильности процесса: детали получаются более точными по размерам, с ровной поверхностью и высокой повторяемостью, что заметно сокращает необходимость в пост-обработке и снижает количество неудачных печатей.
Отдельным преимуществом стало удобство в работе — новые участники команды быстро осваивают слайсинг и весь рабочий процесс, благодаря чему снижается порог входа и экономится ценное инженерное время. Это особенно важно в условиях интенсивной разработки, где скорость обучения напрямую влияет на общий прогресс проекта.
H2D для них - надежный и эффективный инструмент, который уже доказал свою ценность в реальных инженерных задачах. В дальнейшем команда планирует продолжить тестирование системы, уделяя особое внимание работе с высокотемпературными материалами и длительными печатями, чтобы дать более глубокую оценку ее возможностей.
Результаты
MOCH4 — это новое поколение ракеты команды на жидком метане и жидком кислороде, разработанное с упором на надежность, возможность повторного использования и достижение рекордных характеристик. Чтобы управлять рисками и при этом сохранять высокую скорость разработки, команда использует SR-5 — твердотопливную испытательную ракету — в качестве полноразмерной летной платформы для тестирования.
SR-5 позволяет проверять подсистемы MOCH4, не зависящие от MethaLOX, такие как верхняя секция и оболочки авионики, в реальных условиях полета.

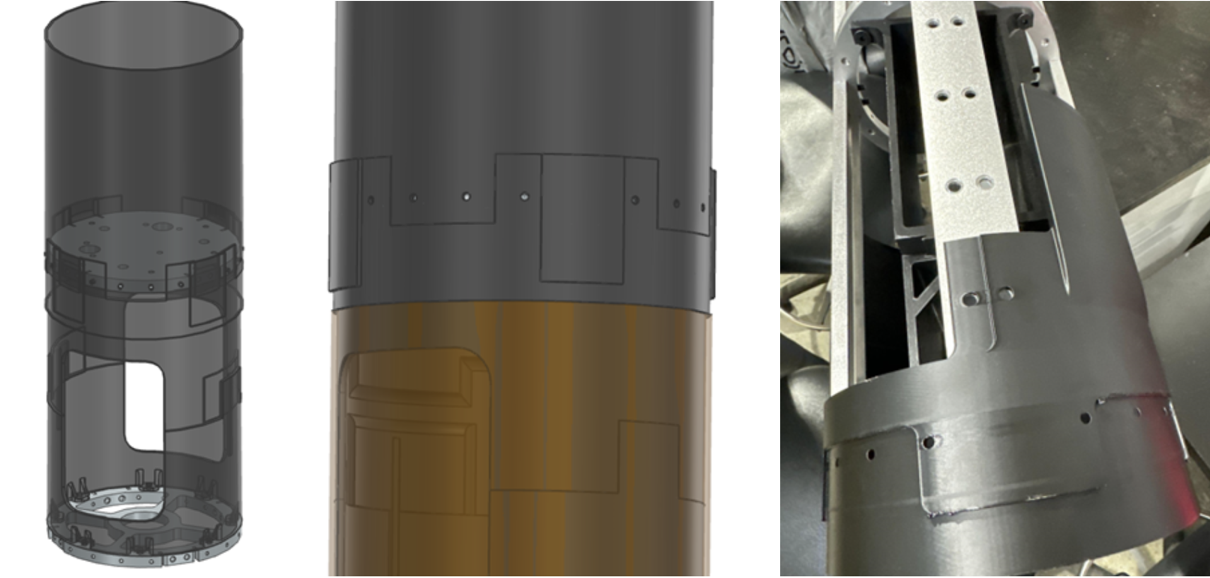

[1] Конструкция обшивки ракеты, разработанная командой; [2] Детализированный чертеж обшивки ракеты; [3] Физическая обшивка ракеты, изготовленная с помощью 3D-печати и установленная на основной каркас из алюминиевого сплава
Процесс получился простым и воспроизводимым. Команда печатает на 3D-принтере обшивки, максимально приближенные к летным, затем подвергает их разрушающим наземным испытаниям системы спасения, после чего успешные конфигурации устанавливаются на ракету SR-5 для полетных тестов. Данные, полученные в этих запусках, используются для последующих итераций конструкции, прежде чем финальная версия будет утверждена для MOCH4.
Наземные испытания включают склеивание напечатанных обшивок с композитными структурами и доведение их до разрушения с использованием реальных выбросов черного пороха и раскрытия парашюта.
После успешного прохождения наземных тестов конструкция проверяется в полете на SR-5, где оценивается воздействие аэродинамических, тепловых и ударных нагрузок, которые сложно воспроизвести в лабораторных условиях. Затем команда вносит изменения и повторяет испытания, уточняя толщину стенок, расположение ребер жесткости и вставок.
Верхняя часть ракеты и отсек авионики требуют стабильной работы радиосигнала для камер, телеметрии и GPS. Традиционные углепластиковые композиты могут ослаблять радиосигналы. Используя обшивки из радиопрозрачных полимеров и добавляя композитное усиление только там, где это необходимо, команда смогла сохранить качество сигнала и одновременно обеспечить прочность конструкции.
Кроме того, напечатанные обшивки дали значительную свободу в интеграции. Окна для антенн, каналы для кабелей, посадочные места под срезные штифты, крепления для камер и сервисные люки можно было сразу закладывать в геометрию, исключая необходимость в дополнительной оснастке и вторичных операциях.
Самое важное — команда смогла сократить цикл разработки до нескольких дней: от CAD-модели к печати на H2D, затем к разрушающим испытаниям и далее к полету. Это оказалось критически важным в условиях жесткого графика запуска.

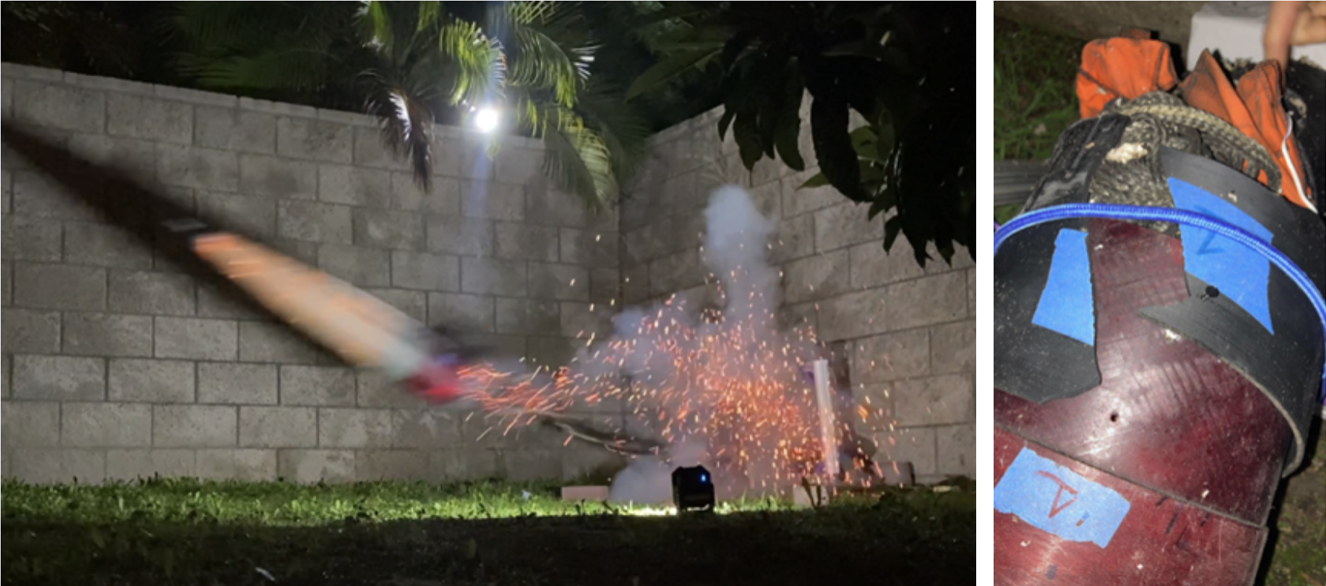

[1] Ракета SR-5 во время наземных разрушающих испытаний; [2] Обшивка ракеты, напечатанная на 3D-принтере, после испытаний
Целью проекта является создание готового к полету комплекта обшивки для верхней части и отсека авионики, обладающего радиопрозрачностью и способного выдерживать нагрузки при посадке с запасом прочности. Сначала такие решения проходят проверку на SR-5, после чего переносятся в основную ракету MOCH4.
Перенос разработки и производства прототипов обшивки и авионики внутрь команды позволил сократить цикл итераций с 5–10 дней до менее чем 24 часов для большинства деталей. Такой темп сделал возможным проводить наземные испытания в середине недели, перепечатывать детали за ночь и запускать SR-5 уже в выходные.

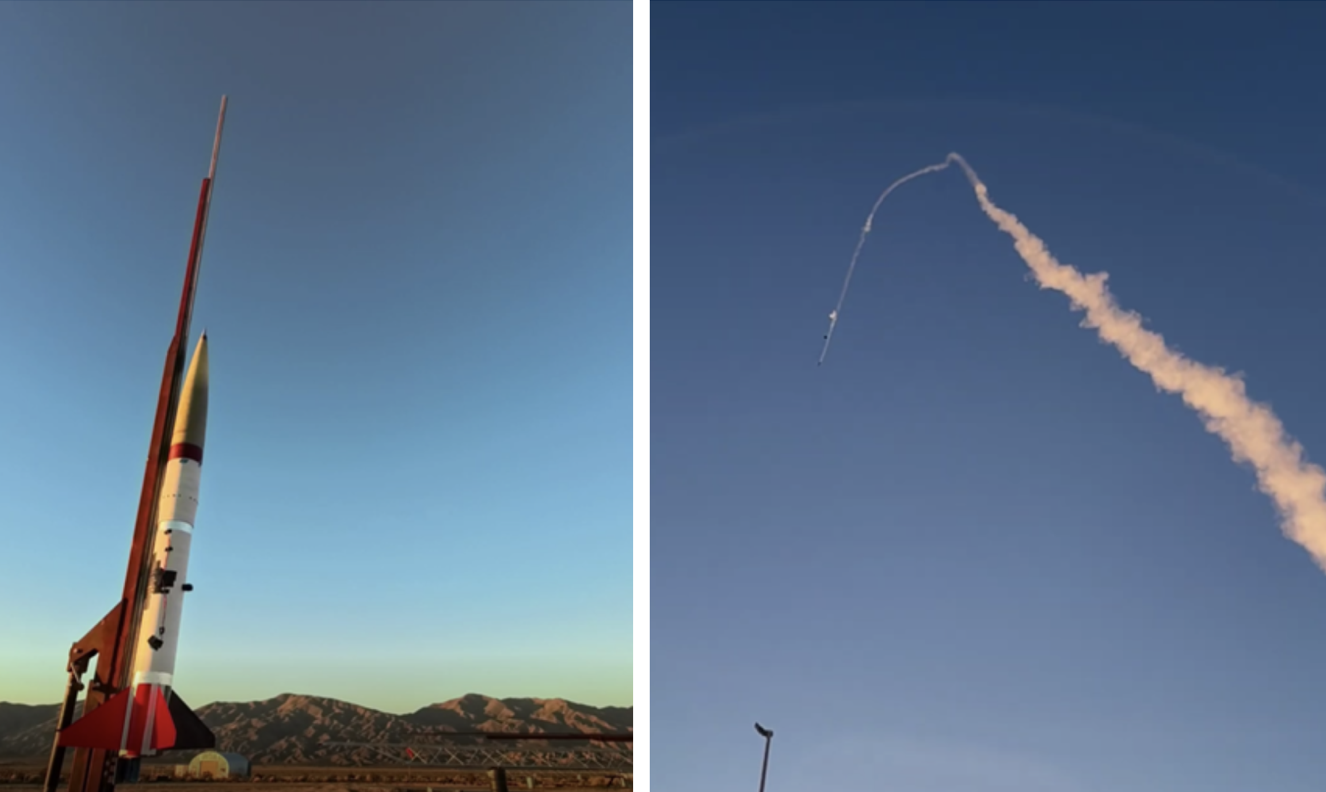

[1] Испытательная ракета SR-5 на стартовой площадке в ожидании запуска; [2] Испытание SR-5 завершилось успешно — ракета была успешно запущена
Стоимость каждой итерации также значительно снизилась. Если аналогичные детали при заказе на стороне обходились в $150–400 за штуку, то собственное производство требовало всего около $8–25 на материал и времени на печать. Это позволило регулярно проводить разрушающие испытания без давления на бюджет.
По сравнению с традиционными любительскими принтерами, Bambu Lab обеспечили более стабильные размеры и более качественную печать нависающих элементов. Это оказалось особенно важным для таких критичных узлов, как соединения со срезными штифтами, люки для камер и окна для антенн. Ускоренные циклы разработки также позволили команде одновременно тестировать несколько вариантов конструкции и принимать решения на основе реальных летных данных, а не только расчетов, что напрямую снижало риски для проекта MOCH4.
Взгляд в будущее
В дальнейшем команда планирует расширить применение 3D-печати — от прототипирования к созданию полноценных летных компонентов. Среди направлений развития: использование более прочных радиопрозрачных полимеров, нейлонов с добавлением стекловолокна для обшивки и авионики, гибридные конструкции с композитными ребрами жесткости, а также интеграция функциональных элементов прямо в геометрию деталей для сокращения вторичных операций.
Наличие принтера H2D непосредственно на кампусе позволяет команде ускорить испытания за счет работы с высокотемпературными материалами, улучшенного мониторинга длительных печатей, ведения отслеживаемых логов и быстрой замены тестовых образцов.
В целом 3D-печать стала неотъемлемой частью полного цикла разработки ракеты. Она способствует инновациям в конструкции, сокращает сроки производства, снижает затраты и повышает надежность, помогая команде выстраивать эффективную, гибкую и современную систему аэрокосмического производства.
Заключение
История этой команды наглядно показывает, как технологии меняют границы возможного. То, что раньше требовало крупных производств, долгих согласований и огромных бюджетов, сегодня может быть реализовано небольшой командой — быстро, точно и эффективно. И во многом это стало возможным благодаря современным 3D-принтерам от Bambu Lab.
Эти устройства уже перестали быть просто инструментом для печати — они становятся полноценной частью инженерного мышления. Высокая скорость, стабильное качество, простота освоения и возможность работать с продвинутыми материалами позволяют не просто реализовывать идеи, а делать это на уровне, который еще недавно казался недостижимым.
Именно поэтому сегодня можно смело сказать: с 3D-принтерами Bambu Lab границы «невозможного» начинают стираться!
