Много лет дизайнер @thrutheframe пользовался готовыми съёмочными ригами из магазина. Они были громоздкими, дорогими и никогда не соответствовали его задачам на 100%. А с ростом популярности съёмки на смартфоны аксессуары становились совсем не легче и не удобнее.

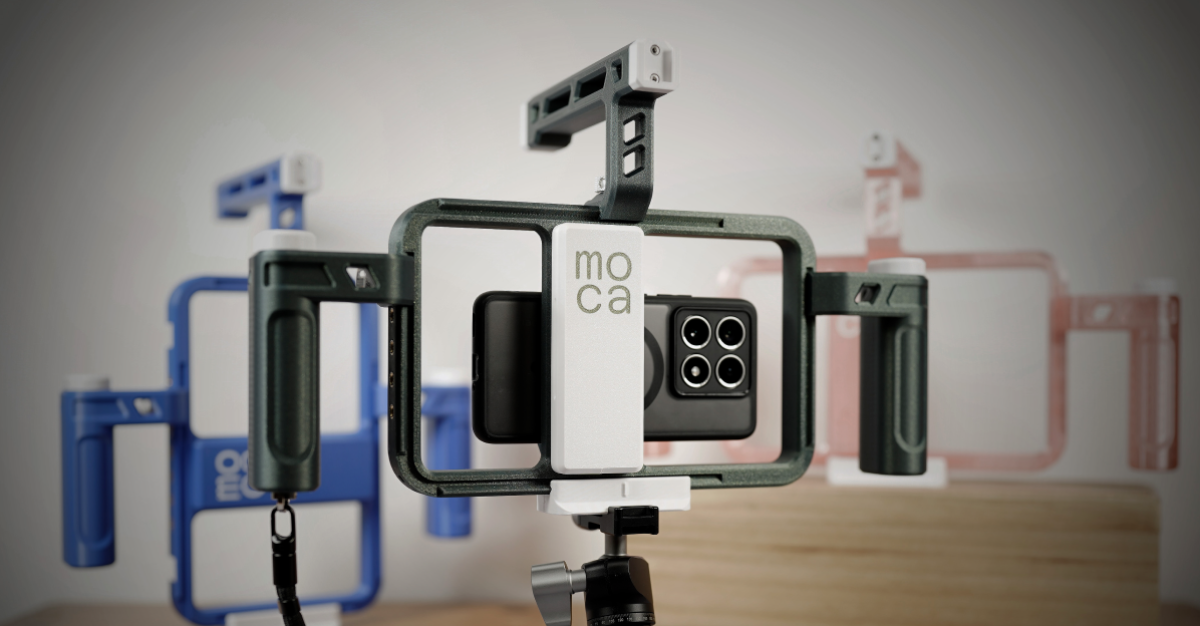

Так родилась идея создать собственную клетку — MOCA. Лёгкую, модульную и доступную каждому.
«То, что начиналось как простой проект по созданию клетки для смартфона, превратилось во что-то большее: продуманный набор, который снимает барьеры для всех, кто хочет создавать» — @thrutheframe, дизайнер MOCA.
Дизайн MOCA: идеи и решения
MOCA была создана как практичный, адаптивный и простой в сборке продукт. @thrutheframe начал с измерения размеров популярных смартфонов — чтобы риг подходил большинству моделей.

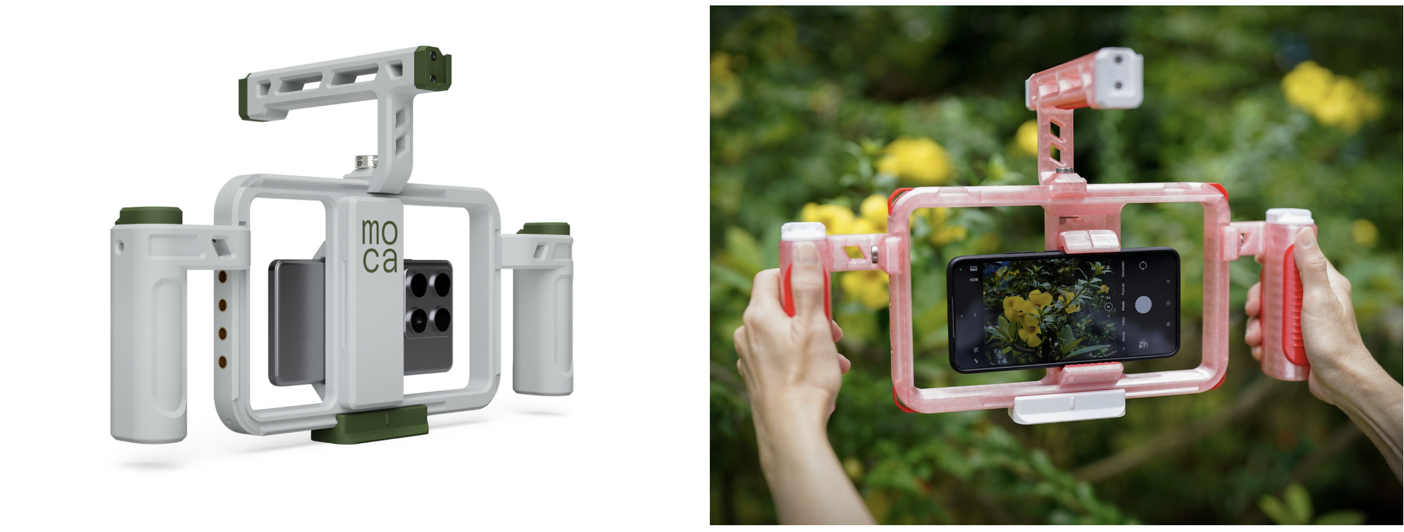

Цифровой дизайн слева, полностью собранный MOCA справа.
На этапе создания зажима он остановился на простом решении — резиновые ленты. Их легко регулировать, заменять, и пользователь сам может настроить жёсткость фиксации, добавляя или убирая ленты.
Для крепления аксессуаров он выбрал стандарты, знакомые каждому видеографу: холодные башмаки для света и микрофонов, направляющие NATO для ручек и ARCA-Swiss-пластины для штативов.
«Это позволяет пользователям легко интегрировать любимые аксессуары из магазина с MOCA», — говорит @thrutheframe.
Цель была проста: сделать вещь, с которой легко работать, которая чувствуется знакомой, и для которой не нужно покупать новые инструменты или оборудование.
Аппаратная часть: недостающие элементы
Как и во многих проектах 3D-печати, одного пластика было мало. Нужны были винты, гайки, магниты, резинки — мелкие детали, которые держат конструкцию вместе, но которые не всегда легко найти.

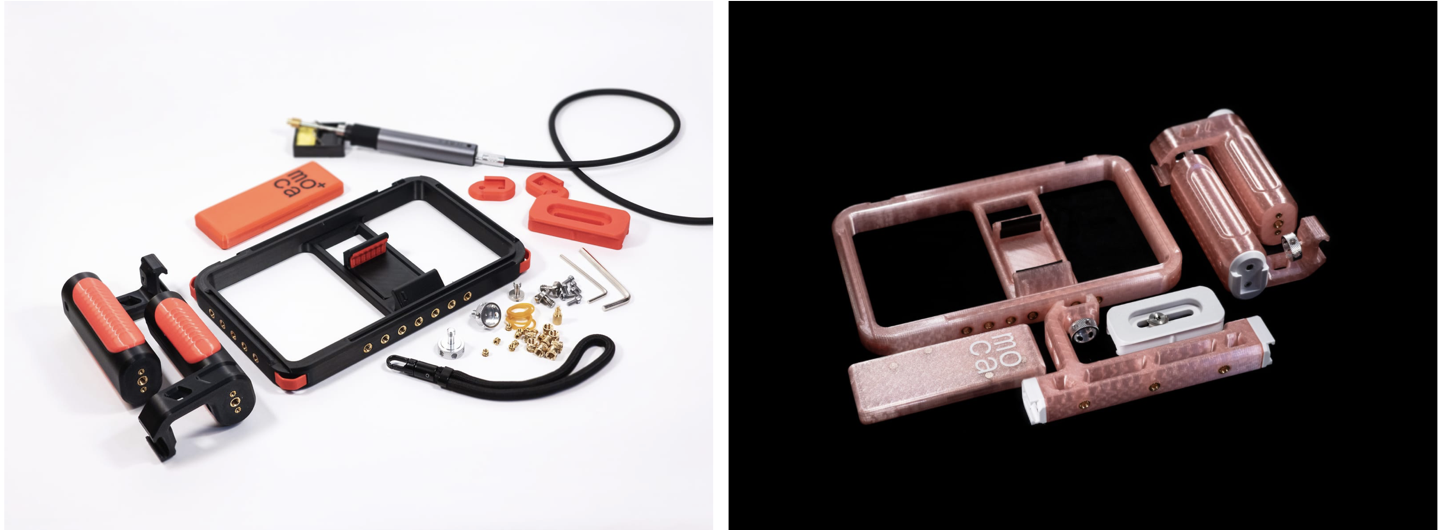

Слева: напечатные детали и набор MOCA Plus. Справа: Полностью собранный набор MOCA.
Одна из проблем — разные стандарты.
«В фототехнике традиционно используются дюймовые резьбы, например 1/4-20 для штативов, — объясняет @thrutheframe. — Но в CAD-дизайне и при закупке проще работать с метрическими компонентами».
MOCA пришлось совмещать оба стандарта. Крепления — под дюймовые резьбы, чтобы остаться совместимой с готовым оборудованием, остальная часть конструкции — на метрических деталях.
Результат — растущий список деталей и запутанный процесс для тех, кто хотел собрать риг самостоятельно.
«Сам дизайн работал, но поиск нужной фурнитуры становился барьером».
Совместно с Maker’s Supply
Заказывать отдельно винты, гайки и магниты у разных продавцов — долго и дорого. Так появилась идея создать набор с фурнитурой.

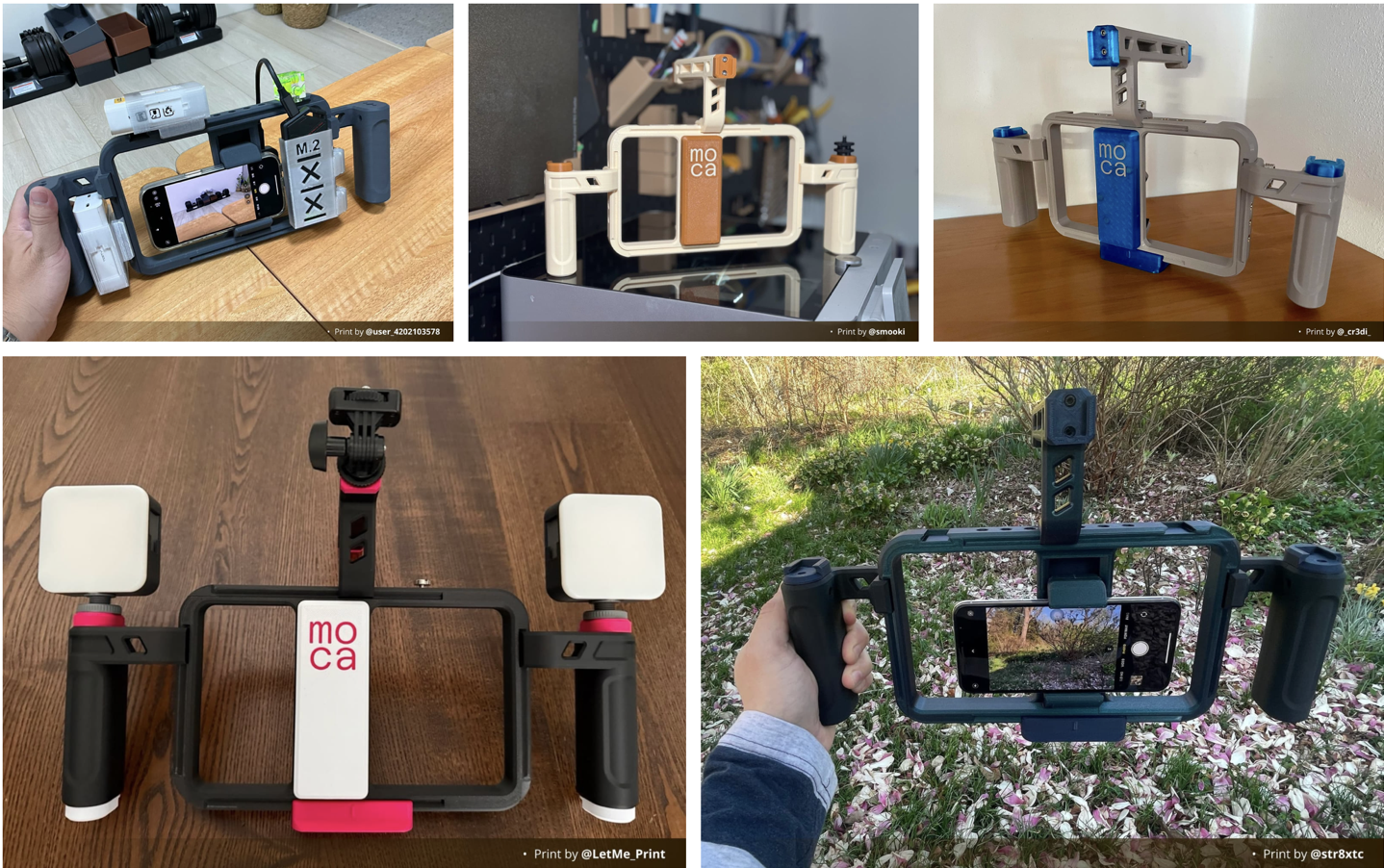

На фото — кастомные версии MOCA от различных пользователей MakerWorld
@thrutheframe и команда Maker’s Supply согласовали список всех необходимых деталей, сверились с тем, что уже было на складе, и доработали финальный состав комплекта. Они обменивались тестовыми образцами, уточняли параметры фурнитуры и убедились, что в наборе будут и запасные элементы.
«Обычно дизайнеры работают с тем, что есть под рукой, но чтобы сделать полноценный набор для мейкеров — нужна точность, — рассказывает @thrutheframe. — Благодаря постоянной коммуникации мы пришли к общему пониманию, какие элементы и почему должны быть именно такими, чтобы MOCA работала безупречно».
С готовым комплектом фурнитуры проект MOCA стал гораздо доступнее. Теперь вместо долгого поиска деталей по разным магазинам мейкеры могут сосредоточиться на главном: печатать, собирать и снимать.
